Nhiệt luyện thép là gì? Vì sao phải nhiệt luyện thép?

Nhiệt luyện thép là quá trình nung nóng thép đến nhiệt độ xác định, giữ nhiệt và làm nguội theo chế độ kiểm soát nhằm thay đổi tổ chức kim loại, từ đó cải thiện cơ tính. Hay hiểu đơn giản: Nhiệt luyện là biến thép “thô” thành vật liệu có tính năng phù hợp ứng dụng.

Mục đích chính của nhiệt luyện thép:

• Tăng độ cứng
• Tăng độ bền
• Cải thiện độ dẻo
• Tăng khả năng chống mài mòn

Vì sao bắt buộc phải nhiệt luyện thép?

Thép sau khi cán hoặc đúc chưa đạt trạng thái cơ tính tối ưu.

Nếu không nhiệt luyện:

• Thép dễ mòn nhanh khi vận hành
• Dễ biến dạng dưới tải trọng
• Xuất hiện ứng suất dư sẽ bị cong vênh, nứt
• Tuổi thọ chi tiết giảm mạnh

Không nhiệt luyện thì sử dụng vật liệu chưa hoàn thiện sẽ dẫn đến rủi ro hỏng hóc rất cao.

Các phương pháp nhiệt luyện thép phổ biến

Trong thực tế, nhiệt luyện là nhiều phương pháp khác nhau, mỗi phương pháp phục vụ một mục tiêu cơ tính riêng. Hiểu sai phương pháp sẽ chọn sai vật liệu. Chọn sai phương pháp sẽ hỏng toàn bộ chi tiết.

Nên chọn phương pháp nhiệt luyện nào?

Nên chọn phương pháp nhiệt luyện nào phù hợp? Vậy cần phải checklist kỹ thuật trước khi nhiệt luyện (giảm lỗi 80%)

• Xác định đúng mác thép và thành phần hóa học
• Chọn phương pháp (tôi/ram/ủ/thường hóa) theo mục đích
• Thiết lập nhiệt độ nung đúng vùng austenit
• Tính thời gian giữ nhiệt theo chiều dày chi tiết
• Chọn môi trường làm nguội (nước/dầu/không khí)
• Lập kế hoạch ram sau tôi (tránh giòn)
• Kiểm soát biến dạng (đồ gá, làm nguội đồng đều)

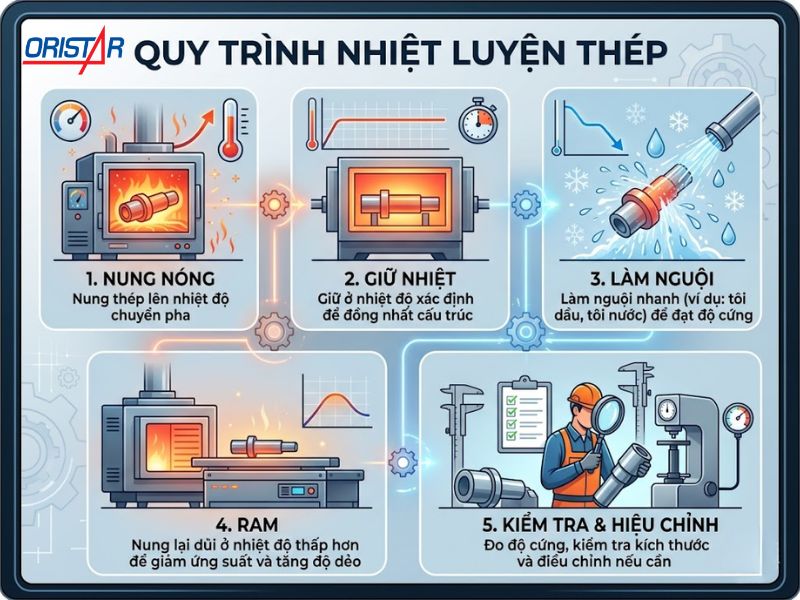

Quy trình nhiệt luyện thép

Quy trình nhiệt luyện là chuỗi kiểm soát nhiệt – thời gian – môi trường để đạt cơ tính mục tiêu và hạn chế biến dạng.

1.Nung nóng

Mục tiêu: đưa thép vào vùng austenit (tùy mác thép)

Cách làm:

• Gia nhiệt theo bậc (preheat → austenitize) để tránh sốc nhiệt
• Kiểm soát tốc độ gia nhiệt (đặc biệt với chi tiết dày/không đồng đều)

Lưu ý:

• Nung quá nhanh → nứt nhiệt
• Nhiệt độ thấp → không chuyển biến tổ chức hoàn toàn

2. Giữ nhiệt

Mục tiêu: đồng nhất nhiệt độ lõi – bề mặt, hoàn tất chuyển biến tổ chức

Thời gian tham khảo: 1–2 phút/mm chiều dày

Lưu ý:

• • Thiếu thời gian → không đạt độ cứng
  • Quá lâu → thô hạt (giảm độ bền)

3. Làm nguội – bước quyết định 80% kết quả

Lựa chọn môi trường:

• • Nước: rất nhanh → cứng cao, rủi ro nứt lớn
  • Dầu: trung bình → cân bằng cứng/ổn định
  • Không khí/khí: chậm → ít biến dạng, cứng thấp hơn

Kỹ thuật:

• • Khuấy môi trường làm nguội để đồng đều
  • Dùng đồ gá/treo để hạn chế cong vênh

4. Ram – bắt buộc sau tôi

Mục tiêu: giảm giòn, giải phóng ứng suất, ổn định kích thước

Thiết lập:

• • Nhiệt độ ram theo yêu cầu cơ tính (150–650°C)
  • Có thể ram 1–3 lần với thép khuôn cao cấp

5. Kiểm tra & hiệu chỉnh

• Đo độ cứng (HRC)
• Kiểm tra biến dạng/kích thước
• Kiểm tra bề mặt (nứt, cháy cạnh)

Bảng nhiệt độ nhiệt luyện theo mác thép

Bảng dưới đây mang tính tham khảo kỹ thuật, cần hiệu chỉnh theo nhà sản xuất và điều kiện lò thực tế.

Chọn mác thép nào để nhiệt luyện đề xuất theo ứng dụng

Đây là phần cực kỳ quan trọng trong thực tế triển khai, vì mỗi loại chi tiết không chỉ khác nhau về vật liệu mà còn khác nhau về tải trọng – môi trường làm việc – yêu cầu tuổi thọ.

Hiểu đúng phần này giúp bạn:

• Chọn đúng quy trình ngay từ đầu
• Tránh sai sót kỹ thuật
• Tối ưu chi phí và tuổi thọ chi tiết

Sai lầm khi nhiệt luyện thép

Phần lớn hỏng hóc sau vận hành đến từ quy trình nhiệt luyện thép sai. Dưới đây là các sai lầm điển hình kèm hậu quả và cách xử lý.

1. Chọn sai nhiệt độ tôi

• Biểu hiện: độ cứng không đạt hoặc quá giòn
• Nguyên nhân: không đúng vùng austenit theo mác thép
• Hậu quả: mòn nhanh hoặc nứt vỡ sớm
• Khắc phục: tra bảng nhiệt độ theo mác + hiệu chuẩn lò

2. Làm nguội không phù hợp (quá nhanh / quá chậm)

• Biểu hiện: nứt chân chim, cong vênh, sai kích thước
• Nguyên nhân: chọn nước thay vì dầu/khí, không khuấy môi trường
• Hậu quả: phế phẩm, phải gia công lại
• Khắc phục: chọn môi trường phù hợp (nước/dầu/khí) + kiểm soát tốc độ nguội

3. Không ram sau khi tôi

• Biểu hiện: chi tiết rất cứng nhưng dễ gãy đột ngột
• Nguyên nhân: bỏ qua bước ram để “giữ cứng”
• Hậu quả: gãy khi làm việc (đặc biệt với trục/bánh răng)
• Khắc phục: thiết lập chu trình ram 1–3 lần theo yêu cầu cơ tính

4. Giữ nhiệt không đủ hoặc quá lâu

• Biểu hiện: không đạt độ cứng / hạt thô
• Nguyên nhân: tính sai thời gian theo chiều dày
• Hậu quả: giảm độ bền, tuổi thọ kém
• Khắc phục: áp dụng quy tắc 1–2 phút/mm và kiểm chứng thực nghiệm

5. Không kiểm soát biến dạng

• Biểu hiện: cong vênh, oval, sai dung sai
• Nguyên nhân: đặt chi tiết sai tư thế, không dùng đồ gá
• Hậu quả: phải mài sửa, mất thời gian/chi phí
• Khắc phục: dùng đồ gá, treo đúng hướng, làm nguội đồng đều

6. Bỏ qua kiểm tra sau nhiệt luyện

• Biểu hiện: giao hàng nhưng không đạt HRC/kích thước
• Nguyên nhân: không đo độ cứng, không kiểm tra bề mặt
• Hậu quả: trả hàng, mất uy tín
• Khắc phục: đo HRC, kiểm tra nứt bề mặt và dung sai 100%

Oristar – Nhiệt luyện thép uy tín hàng đầu

Oristar cung cấp giải pháp nhiệt luyện theo ứng dụng, đảm bảo cơ tính đúng ngay từ đầu.

Năng lực cốt lõi

• Hệ thống lò điều khiển chính xác nhiệt độ
• Đa dạng môi trường nguội: nước, dầu, khí, chân không
• Quy trình tôi – ram nhiều cấp cho thép khuôn cao cấp

Quy trình làm việc chuẩn

1. Phân tích vật liệu & bản vẽ (mác thép, kích thước, yêu cầu HRC)
2. Thiết kế quy trình nhiệt luyện (nhiệt độ – thời gian – môi trường)
3. Gia công nhiệt luyện theo SOP
4. Kiểm tra chất lượng: HRC, biến dạng, bề mặt
5. Bàn giao + khuyến nghị sử dụng

FAQ – Câu hỏi thường gặp

Nhiệt luyện có làm cứng thép không?
Có với thép dụng cụ (K110, M390, S600, SKD61).  Không áp dụng cho inox SUS303, SUS304, SUS316.

Nhiệt độ tôi SKD61, K110 bao nhiêu?

• SKD61: ~1000–1050°C (nguội khí)
• K110: ~1000–1040°C (nguội dầu/khí)

Vì sao phải ram sau khi tôi?
Giảm giòn, tăng độ bền, tránh nứt khi vận hành.

Khi nào bắt buộc phải nhiệt luyện?
Khuôn, dao cắt, chi tiết chịu mài mòn / tải cao.

Inox có nhiệt luyện cứng được không?
Không (SUS303/304/316 chỉ ủ, không tôi cứng).

Có nên chọn thép cứng nhất?
Không. Chọn đúng mác theo ứng dụng mới tối ưu chi phí.

Kết luận

Nhiệt luyện là yếu tố quyết định chất lượng chi tiết. Làm đúng quy trình sẽ đạt cơ tính, hạn chế lỗi, tối ưu chi phí vòng đời. Gửi yêu cầu ngay để được tư vấn chuẩn kỹ thuật.

Liên hệ ngay Oristar để được tư vấn trực tiếp.

Thông tin liên hệ:

• Hotline: 098 875 06 86
• Email: info@oristar.vn
• Zalo OA
• Website E-commerce
• Official Website

Khuyến cáo (Disclaimer): Mọi thông số kỹ thuật và cơ lý tính trong bài viết chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào quy cách, trạng thái vật liệu và nhà sản xuất. Thông số này không thay thế cho các tiêu chuẩn sản xuất chính thức (JIS, ASTM...). Quý khách vui lòng liên hệ Oristar để nhận tư vấn chi tiết và chính xác nhất cho nhu cầu của mình.
